激光顯示技術目前有三種光源技術方式，一種以紅、綠、藍（RGB）三基色激光為光源（以下簡稱RGB光源技術），一種以藍色激光激發熒光粉產生紅光、綠光與直接透過的藍色激光為光源（以下簡稱LPL光源技術），還有一種采用LED光源與激光熒光光源混合使用產生三基色的光源解決方案（以下簡稱混合光源技術）。三基色技術由于成本高、體積大、消散斑困難等因素，應用范圍受到限制；LPL（Laser
Phosphor
Light）技術利用技術成熟、成本較低的藍光激光器陣列發出的藍光光束，照射氧化物、氮化物或氮氧化物體系熒光粉產生紅光與綠光，彌補了紅光激光器和綠光激光器造價高、體積大的短板。同時，由于紅光和綠光是由熒光粉激發出的熒光相干性消失，不存在散斑效應，藍色激光散斑效應不明顯，從而大大降低了消散斑的難度與成本，是目前最主流的激光顯示光源技術。混合光源技術由于LED光源與激光熒光光源衰減不同步，使用中容易出現色漂移問題
。
LPL技術結合投影技術的激光熒光顯示技術，目前被應用于激光投影機、激光電視等產品上，盡管業界對該技術的壽命、色彩表現及安全性仍持有一定懷疑，主流投影機廠商主要采用LPD（Laser
Phosphor Display）技術原理，通過各企業不同的光源結構設計開發出不同的激光顯示產品。
經過兩年夜以繼日的持續研發，視美樂成功推出革命性的第二代激光熒光光源技術—SLPL（超級激光熒光光源）技術。創造性地采用了玻璃熒光涂層技術、滾筒型熒光體技術與全激發激光熒光技術等核心技術，徹底解決了業界對于“LPL”激光熒光光源技術在亮度、壽命、色彩上的擔憂。
視美樂聯合南京大學、上海產業技術研究院等科研院所共同開發了基于遠程熒光粉技術的大功率高亮度LPD用熒光輪，開發了多種激光-熒光物質激發形式，采用無機材料涂層與熒光玻璃涂層取代傳統的有機材料涂層，避免了傳統有機材料封裝技術中遇到的硅膠老化、熒光粉發光性能衰減老化及出光不均勻等問題。通過可擴充式激光模組技術和架構的研發創新，可實現雙色輪、多模組大功率激光光源模組的搭建。一體成形激光光源模塊最高可到12bank激光模組（96顆激光器），光源模組光輸出亮度可達15000LM，使整機亮度跨入

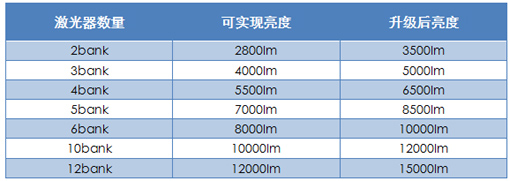

“萬流明”領域。同時支持多個激光器bank任意組合，不同激光器數量可實現亮度比對見下圖：
令業界振奮的是，視美樂全球首創采用滾筒型熒光體（俗稱熒光管）代替轉盤型熒光體（俗稱熒光輪），完全突破了激光熒光粉光源技術的亮度極限——在亮度超過十萬流明同時完全確保熒光粉壽命可達到十萬小時。

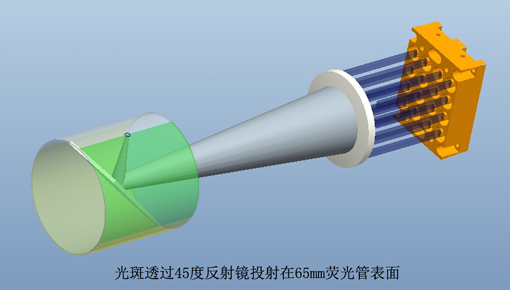

在傳統的直徑65mm轉盤型熒光體方案中，直徑小于3mm的高能量的激光束照射在熒光輪涂覆熒光粉的區域上，熒光粉被照射的區域僅為面積不到500平方毫米的扇環區域。而滾筒型熒光體方案中，滾筒型熒光體在旋轉的同時可沿轉軸軸向運動，表面涂覆的熒光粉可以被均勻照射。如滾筒型熒光體的直徑為60mm、高度為60mm，則熒光體上涂覆熒光粉區域的面積約為11000平方毫米。由此可知滾筒型熒光體被激光照射區域是同等直徑轉盤型熒光體被激光照射區域面積的22倍，即在單位面積單位時間內激光照射能量相同的條件下，滾筒型熒光體可承受的激光照射強度是熒光輪可承受的激光照射強度的22倍，也即滾筒型熒光體激光光源輸出的最高亮度遠遠高于轉盤型熒光體激光光源的最高亮度。如果在保障激光光源同等亮度輸出的條件下，滾筒型熒光體的壽命是轉盤型熒光體的22倍。
|

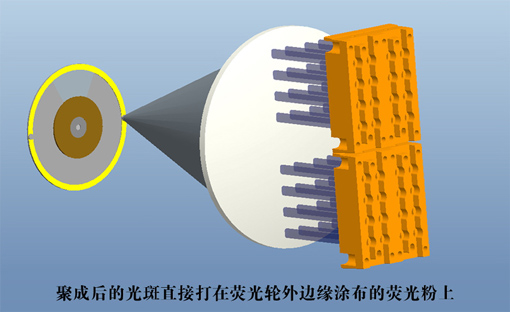

∮65mm轉盤型熒光體（熒光輪）工作原理示意圖 |
如果既要確保高亮度又要長壽命，可以采用十倍于轉盤型熒光體照射強度的激光照射在滾筒型熒光體上，這樣滾筒型激光熒光光源可以實現轉盤型激光熒光光源十倍的亮度輸出與十倍的壽命。
在超高亮度激光光源領域，滾筒型激光熒光光源完全可以實現三基色激光光源同等的亮度輸出，再輔以色彩純化手段，滾筒型激光熒光光源可以實現接近三基色激光光源的色域空間，但在體積、成本、散熱、消散斑等方面前者比后者擁有巨大的優勢，可知滾筒型激光熒光光源方案將在超高亮度（10000lm以上）工程機與電影放映機上廣泛應用。
在業界共同關注的激光光源輻射安全方面，視美樂創新性地采用了藍光激發技術，即采用短波段的藍色激光照射到藍光熒光粉上產生長波段藍光熒光，這樣“全激發激光熒光技術”實現了激光熒光光源的紅、綠、藍三基色全部為激光激發熒光，徹底解決了激光熒光光源中因藍色激光直接透過而存在的藍光激光輻射安全問題、藍色激光散斑問題與藍色偏紫問題。
總的來說，視美樂SLPL技術在LPL技術上的核心突破有三點：
1.視美樂SLPL技術大大提高了激光光束激發熒光的照射面積，實現了相較第一代LPL激光熒光光源十倍的亮度輸出與十倍的熒光體壽命；
2.一代LPL光源中直接透過的藍色激光波長在455-455納米，稍微偏紫色，而通過視美樂SLPL技術激發出藍色熒光波長在470納米左右，藍色更加純正；
3.視美樂SLPL技術具有”LaserFree“的屬性，即投射出來的光線完全不含激光成分，完全打消了用戶對激光顯示安全問題的顧慮。
視美樂SLPL技術與RGB光源技術對比，其成本更低、體積更小，在亮度和色彩方面稍遜一籌但足以滿足大部分行業應用需求；與第一代LPL技術對比，亮度更高、色彩更純，在成本方面差異不大，并且徹底解決了藍光激光散斑的問題。可以毫不夸張地說，視美樂SLPL技術的成功面世是激光顯示行業里技術發展史上的一座豐碑。
視美樂將利用自主開發的SLPL激光熒光光源技術全面征戰高亮度、高可靠性、寬色域、節能環保光源產品市場。基于SLPL技術，結合視美樂在光源光機一體化、小型化、平臺化設計技術的SLPD激光熒光體顯示技術將引領第二代LPD技術的發展！視美樂SLPD系列產品將于一年內陸續量產上市，SLPD系列激光顯示產品亮度覆蓋1000lm—50000lm、分辨率將覆蓋XGA—4K，將廣泛應用于教育、工程、商用、影院與家用市場。
|
