在進入技術成熟期之后，投影機領域面臨的最大問題是圍繞用戶需求，提升產品價值，創新應用模式，開拓新的市場，從而推動投影機的應用普及，因此所有的技術和產品創新也都將圍繞這一主題進行。所以在本年度的投影機評測中，PC
World中國實驗室與《投影之窗》一起通過評測來解釋一些新的技術方向的發展狀況，同時也將挖掘這些技術方向的應用價值，因此在產品評測基礎之上，也對一些熱點的應用方案進行了評測。
本專題將分上、下兩部分，本期刊出本專題的上半部分，在上半部分，我們分別評測了市場上具有代表性的個人投影機、超短距投影機、高亮投影機產品，同時還評測了3D投影機、短距離投影加電子白板的交互系統、智能高亮度疊加方案等投影機應用方案，以此為用戶在投影機選擇和應用中提供參考和幫助。在9月的下半部分中， 我們將對防塵投影機、主流商務和教育投影機以及網絡投影方案等進行評測。
投影機最值錢的指標仍然是亮度，人們對于投影機亮度的追求也似乎是不斷地水漲船高，尤其是軍事、醫療、交通、電力、博物館、展覽館以及科學教育等專業應用領域。隨著技術的發展，投影機的亮度指標也同樣越來越高，但高亮之后所帶來的發熱、穩定性問題，也使得高亮度投影機的結構遠比普通投影機要高，成本也成幾何倍數的提升，投影機的價格也因此高不可攀，市場上單臺20000lm投影機的采購成本大多在100萬元左右。
除了高亮度投影機，高亮度投影還沒有其它更經濟、更實用的解決方案呢？這就是疊加技術，利用多臺投影機的亮度疊加來實現高亮度，從而獲得高亮度投影效果，可以降低采購成本，還可以增加系統的靈活性。前不久NEC發布了其高亮智能疊加解決方案， 通過Stacking Correction
Tool軟件系統，可以輕松實現多達4臺NP3250+投影機的疊加， 實現最高20000lm的投射亮度，同時讓采購成本最高下降80%。PC
World中國實驗室也對NEC的這套高亮智能疊加解決方案進行了體驗評測。
|
 |
疊加的基礎
NEC高亮智能疊加解決方案基礎是NP3250+系列產品，包括NP3250+/NP2250+/NP1250+/NP3250W+四款產品，是專門針對行業市場的系列產品，具有高亮度、高智能、高性價比等優勢，其單機亮度高達3700lm~5000lm，利用NEC的高亮智能疊加解決方案，可以用4臺5000lm的產品實現20000lm的高亮度。除了高亮之外， 這一系列的產品還同時具有支持Windows Vista的網絡投影功能，或者通過NP3250+的網絡投影軟件Image
Express Utility 2.0和 Desktop Control Utility
1.0，在任何操作系統下（包括MAC操作系統）， 用戶都能實現投影機有線和無線網絡的多種應用，這也方便了各種行業用戶對多臺投影機的集中管理。
在冷卻系統方面，NP3250+系列投影機還采用了NEC申請專利的“沖突風冷系統”，通過采用兩側同時進風的方式，利用產生的螺旋狀氣流進行均勻散熱， 這種設計更加利于保護LCD面板，也有效保障了投影機的穩定運行。同時，針對行業用戶的多樣化需求，NP3250+系列投影機還配備了5種可選鏡頭，能夠?qū)崿F(xiàn)0.9m至78.2m的超大范圍投射， 用戶可以根據行業自身的特殊使用環境，如大型會議、禮堂、展示廳等， 進行隨意的鏡頭調換。NP3250+系列還具備豐富的畫面調節功能，無需任何外接硬件即可實現的強大幾何校正功能，畫中畫、畫外畫并列投影的顯示功能。
輕松疊加
傳統的疊加需要進行復雜的手工操作和調節，不僅耗費時間，而且安裝時需要有很強的專業技能和經驗，才能保證疊加效果。 NEC的高亮智能疊加解決方案使用NEC
Stacking Correction
Tool軟件系統通過攝像頭反饋回的數據進行分析調整，調節過程自動完成，整個過程只需要2~3分鐘，調整效率和疊加效果都非常好。

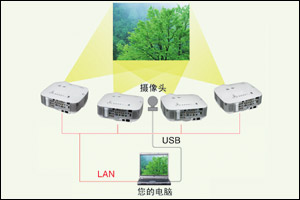

在這套系統中使用了一個攝像頭，用以捕獲屏幕圖像數據，這個攝像頭可以是羅技的QuickCam Pro等攝像頭，也可以是佳能EOS
450D等數碼相機，攝像頭通過USB口連接到電腦中，在Stacking Correction
Tool軟件中電腦對捕獲的圖像數據進行分析， 制作出校正數據，然后將上述校正數據變換成投影機用幾何校正數據，通過網絡接口傳送到投影機，投影機根據幾何校正命令進行調節，進行投影，從而保證多臺投影機準確疊加。
在這套系統中，調試過程需要使用到攝像頭、 一臺交換機和VGA分頻器，而調整完成后，調試結果將直接計入到投影機中， 實際使用中不需要任何的附屬設備。在我們的測試體驗過程中，NEC分別演示了3臺投影機水平疊加和4臺投影機的2×2垂直疊加，疊加過程和花費時間完全一樣。
首先要保證每一臺疊加的投影機都接入網絡并正常工作，其投射在屏幕上的圖像都在攝像頭拍攝范圍之內，然后啟動Stacking Correction
Tool軟件，依次完成投影機的網絡連接后，選擇疊加模式，然后攝像頭依次拍攝捕獲投影機的校正畫面，其后的調整過程全部自動完成。
疊加有Master和Auto兩種模式，在Master模式下，作為Master的投影機不會做任何的幾何調整（NEC特有幾何校正功能）， 而Master以外的投影機將會進行以Master為基準的幾何校正。Master模式下校正時間快，但至少有一臺投影機不會改變幾何校正屬性，因此對Master空間位置要求較，但疊加整體效果一般要優于Auto模式。在Auto模式下，投射畫面以幕布為框架，使疊加畫面校正為所有PJ重合位置，這個模式下，校正時間相對更長，但是對投影機空間擺放沒有特別苛刻的要求。
疊加校正開始后，疊加投影依次投射全白屏、 5個白色方塊圖案屏幕和全屏小方格圖案屏幕，攝像頭依次拍攝圖像，由系統分析后分別對各投影機進行幾何校正，最后完成疊加。從現場疊加后的圖像看，圖像的聚焦和清晰度都不錯，與單臺投影機投射的正常圖像差別不大，只是由于進行了幾何校正，一些圖像中的細節邊緣略有模糊，但圖像亮度卻有了數倍增加。
高亮之外
從以上的分析可以看出，疊加的優勢除了以上提到的數倍亮度和采購成本的降低優勢外，最大的優勢是疊加過程的智能、輕松和高效，降低了疊加的專業門檻。
除此之外，還可以配合NEC其它的軟件和功能，衍生很多靈活多樣的行業和專業應用。 如疊加與網絡軟件Image Express Utility
2.0、Desktop Control Utility
1.0配合， 可提供不可停機的備用方案（3+1）滿足監控等專業應用需求，工作中可將多臺投影機交替使用，并留有一臺備用，使得監控工作永不間斷，實現永久性的安全保障。
NP3250+系列產品均采用了統一的DICOM標準，并增強了對醫學數字影像的灰階顯示，利用高亮智能疊加解決方案和DICOM標準的支持，滿足大型醫療研討會的需求。
相較于單機高亮和其他的疊加方案，NEC的這套高亮智能疊加解決方案具有高性價比、高亮度、高智能的優勢， 而且安裝方便，對環境要求低，應用范圍廣泛，可以廣泛應用于機場廣告、水利水電、教育、醫療、展會租賃等行業和專業應用。
|
|
|
 |
|
|
