大屏拼接系統作為一種高端顯示系統，目前被廣泛應用于社會各行各業，每個行業對大屏的顯示方式及實現功能的要求并不一致，因此大屏顯示系統就需要采用不同的圖像拼接處理器來滿足這些不同要求。處理器和拼接屏、控制系統有機組成了大屏顯示系統。顯示系統功能最終差異則越來越多地取決于圖像處理控制器系統（包括硬件和軟件）的性能。
早在2000年北京彩訊科技股份有限公司(TRIOLION）成立之初，公司的三位原始股東就研制出了國內第一臺PC架構的拼接控制器，從那時起彩訊就成為了以大屏幕拼接控制器的研發生產為主的大屏幕制造商。
拼接控制器出現至今已經歷了第一代PC架構處理器、第二代嵌入式的集中式處理器及第三代網絡分布式處理器三個發展階段。但是這三種傳統的處理器已漸漸不能滿足市場上一些高端客戶的需求。

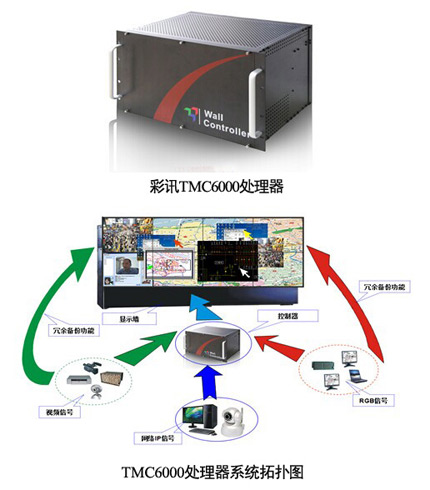

彩訊在圖像處理領域有著14年經驗積累，且投入大量人力物力通過三年科研研制出了一款6000系列拼接處理器。這款處理器是一個集傳統處理器優點于一體的信號處理平臺，其卓越的工業設計使設備在用戶使用中更“智慧”，它不僅降低了業務系統的復雜度，更提升了圖像呈現的效率，使業主更專注其功能在業務上的應用。以下是TMC6000處理器的特點介紹。
將集中式和分布式兩種處理器有機融為一體：分布式拼接控制器采用的是網絡分布式架構。信號的拼接處理以各個節點為基礎，通過各個節點的系統聯動實現信號拼接上屏；集中式拼接控制器是將所有的信號集中在一個服務器內，進行信號拼接處理后上傳到大屏幕上。6000系列處理器集分布式和集中式兩種模式于一體，既解決了信號分散長距離傳輸問題，又解決了信號總線帶寬不足問題。
設備運行可靠性：6000系列處理器系統采用FPGA超大陣列邏輯設計，具有架構先進、系統穩定性高和啟動速度快的優勢。此外，嵌入式系統設計使得處理器不受網絡病毒和網絡風暴影響。IP輸入端口之間相互隔離，業務系統能按照需求實現7×24×365天連續不間斷工作，具有高可靠性、高穩定性等特點。在系統設計時，關鍵部位選用了高可靠性設備，一些重要的控制節點采用先進的高新技術來保障其不受損害。
設備構建經濟性：合理的性價比是廠商在設計系統時應當考慮的重要內容。彩訊所選用的設備在兼顧其良好性能的基礎上也考慮經濟性，除系統總體造價外，彩訊也考慮系統長期運行維護成本。6000系列拼接處理器優化了電視墻綜合管理系統的結構，提升系統的整體性能，降低系統綜合成本。
綜合應用易維護：從用戶角度出發，充分考慮到系統設備的安裝、配置、操作方便等需求。新一代6000系列拼接處理器提供了強大的系統管理功能，輸入輸出板卡均支持帶電熱插拔，即插即用，方便現場升級、擴容和維護；同時能合理配置和調整系統負載、使監視系統、控制系統穩定運行。
|
|
預監及回顯功能：6000系列拼接處理器具有對所有輸入信號的回顯和網絡信號的預監功能。6000系列拼接處理器操作軟件下方的預監欄中可以預覽所有的信號源，保證信號的正確性。同時，在虛擬大屏的區域可以直接觀看大屏回顯，使操作更加方便。
智能無線終端控制：隨著管理現代化進程的推進，集中化的控制逐漸成為潮流，智能無線終端設備（智能手機，平板等）將成為集中化控制的主力。彩訊的6000系列拼接處理器軟件將大屏幕拼接墻系統、輔助顯示系統、桌面顯示系統、信號接入系統等無縫銜接，用智能無線終端設備實現對整個系統的控制，并能在無線終端上實現大屏幕顯示系統中各種信號的回顯和IP流信號的預監。
多品牌IP解碼：6000系列拼接處理器支持網絡攝像機的直接解碼功能，傳統的解決方案是將網絡攝像機信號傳輸?shù)街笓]中心，再通過視頻解碼設備將網絡攝像機信號還原成圖像信號再接入拼接處理設備。6000系列拼接處理器采用的分布式結構將解碼模塊及圖像處理模塊集成在一起，使整個系統結構更簡單，應用更豐富，故障點更少。
超高分動態底圖：6000系列拼接處理器通過增配高清動態底圖服務器來支持超大分辨率動態底圖輸出。其最大分辨率支持1024*768*150像素，完全滿足大屏幕墻“點對點”的輸出需要，實時輸出超高畫質的圖像，為電力、科研行業提供更加高端的工作平臺。
預案管理：大屏信號的每種排列組合方式均可保存為一個場景存儲在設備內部，6000處理器支持多個場景的設備本地存儲和不限制數量的場景讀取調用；支持場景自動定時輪巡，并檢測每個場景是否參與自動輪巡。
電源冗余備份：6000系列處理器配置了冗余電源。設備會接入到不同的供電網絡或自建UPS中。當供電正常時，設備自動對各個供電電路負載均衡；一旦某路供電發生故障，設備將自動啟用冗余電源，實現不間斷運行。
|
