明斯特應用科技大學（以下簡稱 “MUAS”）是德國第四大高校，同時也是德國公認的在實踐教學和研究方面最頂尖的學府之一。為滿足其
Steinfurt 校區化學、電氣科學、計算機科學、機械以及環境工程專業的需求，MUAS
建造了集會議中心和學術報告廳于一體的演示中心，該中心被命名為 Audimax,
其空間可被分為多個獨立的演示區域。這一創新的建筑結構需要配備極其靈活的演示系統。與 MUAS
合作的當?shù)丶缮?- FaircomMedia GmbH, 在設計規劃 Audimax
視音頻系統時，選用了 Extron XTP Systems®、TouchLink® 觸摸屏以及 SME
100HD 流媒體編碼器。
“Extron 的設備在 MUAS 已有多個成功案例，對設備的高質量和高可靠性，我們非常放心。”
-Stephan Bergmann，集成商 Faircom Media GmbH 產品經理
udimax 設計

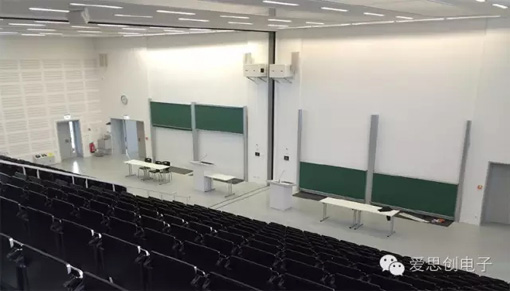

MUAS Audimax 主建筑結構為兩個相同的大廳，同時也可拆分為 5 個獨立的演示區，包括 2
個觀眾席、2 個學術報告廳和 1 個演講廳。8 米高的可移動墻可將房間一分為二，隔開后的空間均可容納
200個座位。相同結構的學術報告廳和演講廳也可合并成為一個或者兩個演示空間。學術報告廳的一側也可以作為會議接待區或者休息廳，不同的屏幕可分別播放演示內容和演講者的畫面。
在可拆分的觀眾席后方，架空區域是整個大樓的機房，里面有系統操作員的工作站、機架安裝的 XTP
CrossPoint、擴聲和控制系統以及帶 HDMI 輸出的衛星接收器。
通過 XTP System 規劃輸入輸出路徑
Audimax 最主要的需求是可以在被劃分或者重組的空間內獨立控制演示內容。7臺 Panasonic®
PT-DZ110 DLP 投影機以這樣的方式安裝，即在每個觀眾席安裝 2
臺投影系統，在學術報告廳和演講廳各安裝 1
臺投影系統。目的是既可以將相同的演示內容發送至所有的顯示屏，也可以單獨發送不同的內容到各個地點。為最終實現這一靈活性的的應用，視音頻系統圍繞
Extron XTP CrossPoint 3200 模塊化矩陣切換器設計。該設備可配置為 20x20
的輸入/輸出尺寸，用以支持本地和遠端設備，剩下的 6 個空槽可預留給未來系統升級。
每個報告廳和觀眾席的講臺都配備有固定的機柜以及本地監視器和鍵盤，并通過 CAT 7
雙絞線電纜連接至地插盒。位于觀眾席一側的講臺則提供了可視化工具或?qū)嵨镎古_，以及具有注解功能的交互式智能觸摸屏。XTP
發送器與計算機安裝在一起，將視音頻和控制信號延長至矩陣切換器。為每個投影機配備一臺 Extron XTP
SR HDMI 圖像解析度轉換接收器，確保內容以正確的分辨率顯示。所有的 XTP 發送器和接收器均通過
XTP CrossPoint® 矩陣切換器來進行遠程控制，以節省安裝時間和人工成本。
XTP
系統軟件簡化了系統的設置和配置，當前可用來監控企業范圍內的安裝，并在必要時通過機房提供演示控制。XTP
系統配置軟件可提供完整的矩陣切換器和遠程終端視圖，從而通過科技室來實現視音頻系統的監視和演示控制。
通過 SME 100 HD 編碼器實現靈活性演示
在有分會場的情況下，Audimax 內的會議視頻會流傳輸至鄰近的房間或者整個校區。可拆分觀眾席內的
Sony 高清 PTZ 攝像機 EVI HD1

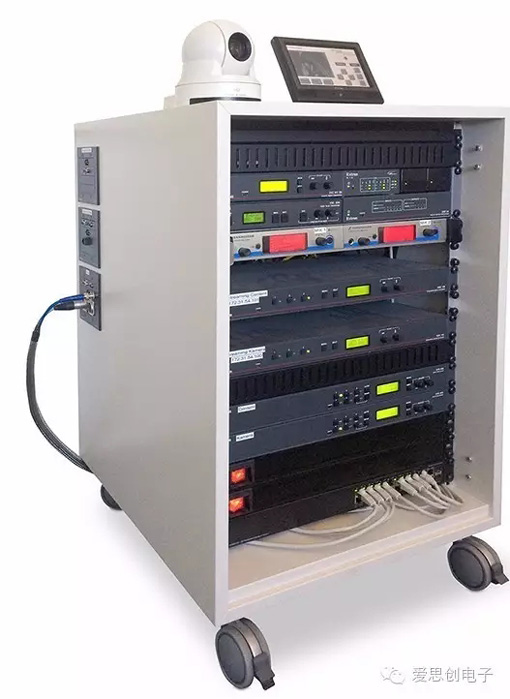

提供實況畫面，為了提供不同分辨率和比特率的雙路演示內容流傳輸, 移動車上安裝了兩臺 SME 100 HD
H.264
流媒體編碼器。一臺用作現場演示流傳輸?shù)竭h(yuǎn)端，另一臺可發送流媒體到媒體服務器上，用于記錄存檔。選擇 SME
100 HD
是因為它可以對視頻和計算機圖形輸入進行高性能的信號處理和優化，并且用戶能對視頻分辨率和比特率進行控制。流動車上裝有兩臺
DVS 605 A
無縫切換器，具備畫中畫功能。該切換器也可加嵌/解嵌音頻信號，增強視音頻控制。據集成商反饋，他們對控制設置預設這一功能非常滿意，因為大大簡化了系統設置。
