柯美光學儀器試制用于激光投影機的MEMS反光鏡, 利用壓電元件驅動反光鏡，通過作為光源的激光器進行掃描，播放影像。
可在水平方向上以30kHz頻率、垂直方向上以60Hz頻率進行驅動，可播放相當于XGA（1024×768像素）的影像。

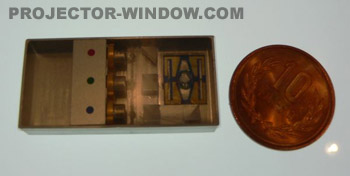

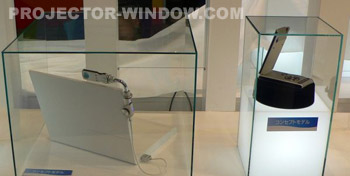

亮度為12lm/m2。柯尼卡美能達表示利用壓電元件，以最大30kHz的頻率高速驅動MEMS反光鏡相當困難。在展會上，試制品以RGB三色激光進行掃描，實際顯示了XGA影像。除了進行實際演示之外，還展出了以用于筆記本電腦及手機為目的而開發的光學模塊。除MEMS反光鏡之外，還計劃在這種光學模塊中嵌入紅、藍、綠3種激光器、激光器散熱器以及光學元件。
在實際演示中，激光器、光學部件以及MEMS反光鏡均未制成模塊。模塊的外形尺寸計劃為40mm×20mm×7mm。開發目標定為：利用該模塊，以水平方向30KHz、垂直方向60Hz的頻率進行驅動，以30lm的亮度投射出相當于XGA的影像。力爭使耗電量達到4mW，色再現范圍達到NTSC比135％，投影畫面的尺寸達到A3大小。激光器以及MEMS反光鏡的驅動器IC，
均安裝在嵌入模塊的設備中。
|
